Bánh răng hành tinh là gì? Cấu tạo, dấu hiệu hư và chi phí sửa

Khi tìm hiểu về hộp số tự động, không ít người từng nghe qua cụm từ “bánh răng hành tinh” nhưng lại chưa hình dung được cơ chế và vai trò của cụm truyền động này. Thực tế, đây là thành phần then chốt giúp hộp số hoạt động mượt mà, linh hoạt và tối ưu không gian trong kết cấu cơ khí. Nếu hệ thống này gặp sự cố, xe có thể rung giật, chuyển số sai hoặc thậm chí mất hoàn toàn lực truyền động.

Vậy cụ thể cấu trúc truyền động dạng hành tinh này hoạt động như thế nào? Khi nào cần kiểm tra? Và làm sao để biết xe đang có dấu hiệu hư hỏng?

Quả bài viết sau sẽ, VATS – garage chuyên hộp số giúp bạn hiểu rõ cơ chế, cách nhận biết và hướng xử lý hiệu quả khi cụm truyền động này gặp trục trặc – để xe vận hành an toàn và tiết kiệm chi phí sửa chữa về sau.

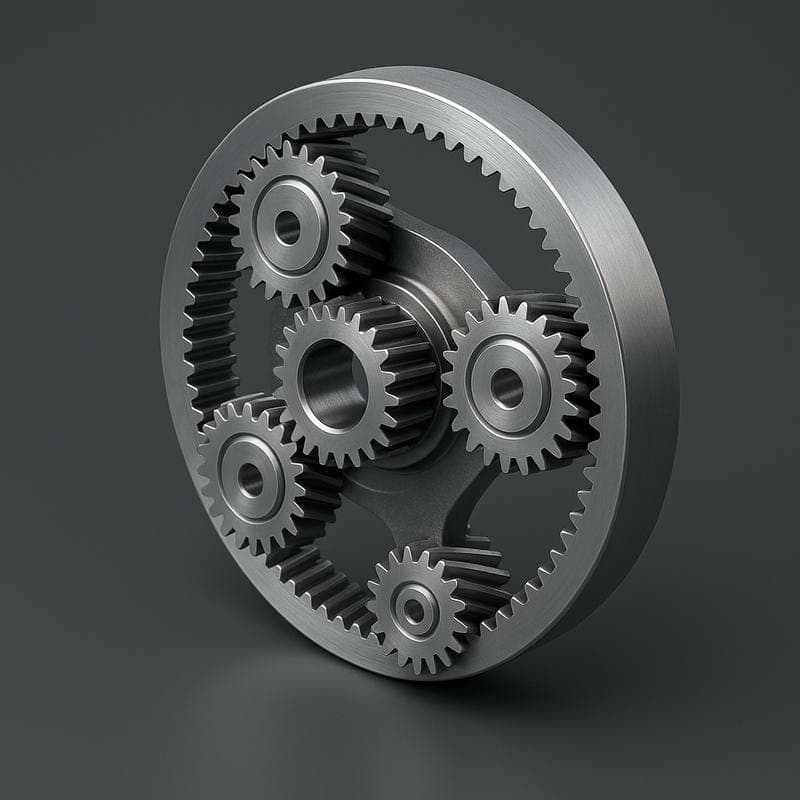

1. Đôi nét về bánh răng hành tinh

Trong cấu trúc hộp số tự động hiện đại, bánh răng hành tinh giữ vai trò trung tâm trong việc tạo ra các tỷ số truyền linh hoạt. Đây là một tổ hợp cơ khí bao gồm ba thành phần chính: bánh răng mặt trời (sun gear) nằm ở giữa, bánh răng hành tinh (planet gear) quay quanh và được gắn trên một khung đỡ gọi là giá đỡ bánh hành tinh (planet carrier), và cuối cùng là vòng răng ngoài (ring gear) bao quanh toàn bộ hệ thống.

Ba thành phần này kết hợp với nhau để truyền động trơn tru, đồng thời giúp giảm kích thước và tối ưu hiệu suất của hộp số.

• Bánh răng mặt trời nằm ở trung tâm, là bộ phận truyền động chính từ động cơ vào hệ bánh răng.
• Bánh răng hành tinh thường gồm 3–5 bánh răng nhỏ, gắn trên khung xoay, có thể quay quanh trục riêng và quanh bánh răng mặt trời cùng lúc.
• Vòng răng ngoài (hay còn gọi là bánh răng vành) có răng bên trong, giúp bao bọc và ăn khớp với các bánh răng hành tinh để truyền chuyển động ra ngoài.

Ngày nay, bộ bánh răng hành tinh không còn xa lạ trong các dòng xe sử dụng hộp số tự động. Từ các dòng hộp số AT truyền thống, hộp số ly hợp kép (DCT), cho đến CVT giả lập hay hệ thống truyền động của xe hybrid, cấu trúc này đều được ứng dụng để đảm bảo khả năng chuyển số linh hoạt, mượt mà và tiết kiệm không gian trong thiết kế hệ thống truyền lực.

2. Nguyên lý hoạt động của bánh răng hành tinh

Một trong những ưu điểm nổi bật của bộ bánh răng hành tinh chính là khả năng tạo ra nhiều tỷ số truyền trong một không gian cơ khí cực kỳ nhỏ gọn. Nhờ sự kết hợp giữa các bánh răng quay quanh nhau, hệ thống này giúp thu gọn kích thước hộp số, đồng thời tăng hiệu suất truyền động so với các cấu trúc bánh răng thông thường.

Nguyên lý hoạt động của bộ truyền hành tinh phụ thuộc vào việc xác định bộ phận nào giữ cố định, bộ phận nào chủ động quay, và bộ phận nào đóng vai trò truyền tải ra ngoài. Chính sự thay đổi này cho phép cùng một bộ bánh răng tạo ra các chế độ hoạt động khác nhau như:

• Tăng mô-men xoắn (giảm tốc) khi vòng răng quay, bánh răng mặt trời đứng yên, và carrier (giá đỡ bánh hành tinh) là đầu ra. Trường hợp này giúp xe có sức kéo lớn, thường áp dụng khi xe khởi động hoặc leo dốc.

Minh họa giảm tốc bánh răng hành tinh

• Tăng tốc độ khi carrier đứng yên, mặt trời quay chủ động và vòng răng là đầu ra. Mô-men xoắn lúc này được chuyển đổi thành tốc độ quay cao hơn.

Minh họa về tăng tốc

• Đảo chiều quay (số lùi) khi thay đổi chiều quay giữa bánh răng mặt trời và vòng răng, bộ truyền hành tinh có thể tạo ra chuyển động ngược chiều, tức là xe đi lùi.

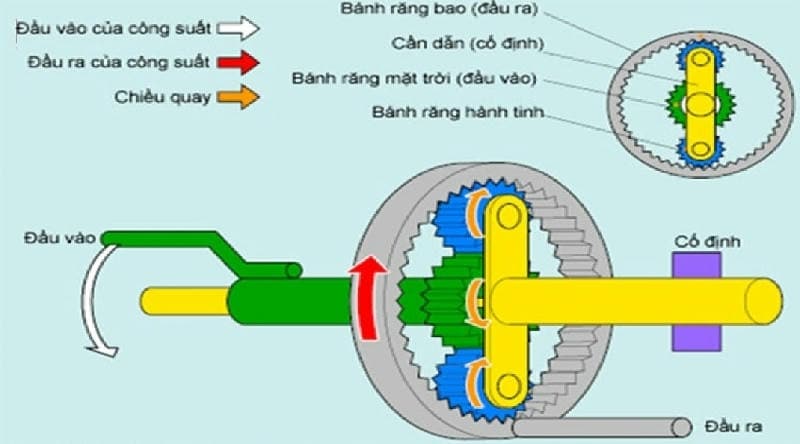

Minh họa về đảo chiều của bánh răng hành tinh

Chính vì tính linh hoạt này mà các dòng hộp số tự động hiện đại có thể chuyển số mượt mà mà không cần thao tác sang số bằng tay. Bộ bánh răng hành tinh đóng vai trò cốt lõi giúp việc điều khiển trở nên êm ái, tối ưu và thông minh hơn bao giờ hết.

3. Dấu hiệu hư hỏng bánh răng hành tinh

3.1. Xe bị rung giật khi chuyển số, đặc biệt ở số lùi hoặc cấp thấp

Một trong những dấu hiệu dễ nhận biết khi hệ thống bánh răng hành tinh gặp vấn đề là tình trạng rung giật mạnh mỗi khi chuyển số. Khi người lái vào số D hoặc R, xe có thể giật bất thường như có lực đẩy từ bên dưới sàn, kèm theo cảm giác khựng lại trong khoảnh khắc. Đặc biệt, tình trạng này thường xuất hiện khi xe chuyển từ trạng thái dừng sang di chuyển hoặc chạy ở tốc độ thấp.

Nguyên nhân phổ biến gây ra hiện tượng này bao gồm:

• Mòn hoặc mẻ răng khiến các bánh răng ăn khớp không đều, tạo va đập nhẹ mỗi lần truyền mô-men xoắn.
• Áp suất dầu không ổn định, do lỗi ở van điều khiển hoặc solenoid khiến quá trình vào số diễn ra sai thời điểm.
• Bánh răng bị lệch trục hoặc cong nhẹ, thường do xe thường xuyên chở nặng hoặc vận hành trong điều kiện tải cao kéo dài.

3.2. Xuất hiện tiếng rít, tiếng va đập kim loại từ hộp số

Khi hệ thống truyền động hoạt động không ổn định, người lái có thể dễ dàng nhận ra những âm thanh bất thường phát ra từ khu vực gầm xe. Đó có thể là tiếng “rít” kéo dài như tiếng kim loại ma sát, hoặc những tiếng “lạch cạch”, “gào” phát ra rõ rệt mỗi khi xe tăng tốc hoặc chuyển số. Những âm thanh này thường báo hiệu các chi tiết cơ khí bên trong hộp số đang chịu mài mòn hoặc gãy vỡ.

Các nguyên nhân thường gặp bao gồm:

• Gãy bánh răng hành tinh hoặc sứt cạnh ở bánh răng mặt trời, khiến răng không còn ăn khớp đúng cách khi truyền lực.
• Dầu hộp số bị thiếu hoặc đã cháy, không đủ khả năng bôi trơn, làm tăng ma sát và sinh nhiệt trong bộ bánh răng.
• Trục đỡ bánh hành tinh (planet carrier) bị nứt, dẫn đến bánh răng quay lệch tâm và tạo tiếng va đập rõ rệt.

3.3. Xe bị trượt số hoặc mất truyền động hoàn toàn

Một số tài xế gặp phải tình huống đang lái xe thì đạp ga nhưng xe không chuyển động, tua máy tăng lên như bình thường nhưng bánh xe không quay. Cũng có khi xe vừa vào số đã “lặng im”, không nhúc nhích dù đã thao tác đúng. Hiện tượng này xảy ra phổ biến khi vào số D, số R hoặc khi xe leo dốc và thường khiến người lái bất ngờ vì mất hoàn toàn khả năng kiểm soát.

Về mặt kỹ thuật, các nguyên nhân tiềm ẩn gây ra tình trạng này bao gồm:

• Bạc đạn kẹt hoặc trục quay bị mòn, khiến cụm bánh răng hành tinh không thể xoay theo thiết kế.
• Bánh răng bị trượt khỏi vị trí hoạt động do rãnh dẫn mòn hoặc snap ring bung ra, làm rơi mất liên kết truyền động.
• Biến mô không hoạt động ổn định, không thể truyền đủ mô-men xoắn từ động cơ sang hộp số, dẫn đến tình trạng “vù ga mất số”.

3.4. Xe không vào được số hoặc chuyển số rất chậm

Trong một số tình huống, người lái có thể gặp phải cảm giác xe phản hồi chậm sau khi đã chuyển cần số. Ví dụ, sau khi gạt sang số D hoặc R, xe không di chuyển ngay mà phải chờ vài giây. Có trường hợp người điều khiển phải nhấn ga mạnh hơn bình thường thì xe mới chịu nhúc nhích. Nghiêm trọng hơn, xe có thể không có bất kỳ phản ứng nào dù cần số đã được đặt đúng vị trí.

Hiện tượng này thường xuất phát từ các nguyên nhân sau:

• Solenoid điều khiển cấp số bị lỗi, không mở đúng thời điểm khiến bánh răng hành tinh không ăn khớp được.
• Hệ thống điều áp không ổn định, do van điều khiển áp suất hoạt động kém, làm mất lực ép để gài bánh răng.
• Cảm biến tốc độ bánh răng truyền sai tín hiệu, khiến bộ điều khiển trung tâm (TCU) không cho phép chuyển số vì cho rằng điều kiện chưa phù hợp.

3.5. Máy chẩn đoán báo lỗi hộp số: sai tốc độ bánh răng, dữ liệu không đồng nhất

Trong nhiều trường hợp, xe vẫn có thể vận hành bình thường nhưng trên bảng táp-lô lại xuất hiện đèn cảnh báo “Check Transmission” hoặc biểu tượng hộp số màu vàng. Khi đưa vào máy kiểm tra như G-scan hoặc Autel, người kỹ thuật có thể phát hiện ra các mã lỗi đặc trưng như: P0730 (tỷ số truyền không đúng), P0720 (lỗi tốc độ đầu ra), hoặc U0101 (mất kết nối TCU).

Những lỗi này thường báo hiệu vấn đề bên trong cụm bánh răng hành tinh đã ảnh hưởng đến khả năng tính toán và kiểm soát của hệ thống điều khiển.

• Bánh răng bị mòn không đều, khiến các trục quay với tốc độ không đồng bộ như thiết kế ban đầu.
• Cảm biến tốc độ đầu ra hoặc bộ điều khiển trung tâm (TCU) gửi sai tín hiệu, dẫn đến việc hệ thống hiểu sai tốc độ thực tế.
• Cụm bánh răng hành tinh bị trượt hoặc quay lệch, làm mất tính chính xác khi đo tốc độ đầu vào và đầu ra của hộp số.

4. Hướng xử lý khi bánh răng hành tinh gặp sự cố & Chi phí dự kiến

4.1. Trường hợp nhẹ – Lỗi cục bộ, chưa lan rộng

Trong những trường hợp phát hiện sớm, nếu hư hỏng chỉ xảy ra ở một vài bánh răng riêng lẻ mà chưa ảnh hưởng đến toàn bộ cụm truyền động, việc sửa chữa sẽ đơn giản và tiết kiệm hơn. Kỹ thuật viên có thể tiến hành thay riêng bánh răng bị mòn hoặc sứt răng, với điều kiện phụ tùng còn có sẵn và phần còn lại của bộ truyền vẫn trong tình trạng tốt.

Tuy nhiên, để đảm bảo sửa đúng lỗi và không bỏ sót hư hại ẩn bên trong, toàn bộ hộp số vẫn cần được tháo rời khỏi xe để kiểm tra chi tiết từng thành phần. Quá trình này thường đi kèm với việc kiểm tra bạc đạn, trục đỡ, snap ring và mặt ma sát, nhằm tránh tái phát sự cố sau khi xe vận hành trở lại.

Chi phí dự kiến cho phương án này dao động từ 3 đến 7 triệu đồng, tùy vào các yếu tố sau:

• Loại xe phổ thông sẽ rẻ hơn so với xe cao cấp.
• Nếu phụ tùng có sẵn dưới dạng bánh răng đơn lẻ, chi phí thay thế sẽ tiết kiệm hơn.
• Hệ truyền động trước thường dễ tháo lắp hơn so với truyền động sau.
• Thời gian tháo kiểm và hoàn tất sửa chữa thường mất khoảng 1 đến 2 ngày.

4.2. Trường hợp trung bình – Hư hại lan sang cụm bánh răng, lệch trục

Khi tình trạng hư hỏng không chỉ dừng lại ở một vài bánh răng đơn lẻ mà đã lan sang toàn bộ cụm truyền động, việc sửa chữa buộc phải tiến hành ở cấp độ sâu hơn. Trong trường hợp này, kỹ thuật viên không thể thay riêng từng chi tiết mà cần thay toàn bộ cụm planetary gearset, bao gồm: bánh răng mặt trời, các bánh hành tinh, vòng răng ngoài và giá đỡ.

Phương án này thường áp dụng khi bánh bị gãy, mẻ lan rộng, trục quay đã mòn hoặc snap ring bị bung ra khỏi rãnh giữ. Đặc biệt với các dòng xe châu Âu hoặc xe sử dụng hộp số thế hệ mới, phụ tùng thay thế thường được cung cấp theo cụm lắp ráp đồng bộ chứ không bán lẻ từng món.

Chi phí dự kiến cho trường hợp này thường dao động trong khoảng 10 – 20 triệu đồng, tùy thuộc vào:

• Hộp số 4 cấp thường rẻ hơn so với hộp số 6 cấp hoặc 8 cấp.
• Xe Nhật và Hàn như Toyota, Mazda thường dễ mua phụ tùng hơn và có giá thấp hơn xe châu Âu như BMW, Mercedes, Audi.
• Nếu linh kiện không có sẵn, thời gian đặt hàng có thể kéo dài từ 3 đến 10 ngày.

4.3. Trường hợp nặng – Gãy nặng, hư lan rộng toàn bộ hộp số

Khi sự cố đã lan sâu và ảnh hưởng đến toàn bộ hệ thống truyền động, việc sửa từng chi tiết bên trong không còn khả thi. Gãy răng ăn sâu vào vỏ hộp số, mạt kim loại len vào kênh dẫn dầu, hay các lỗi lặp lại do từng sửa sai cách đều là dấu hiệu cho thấy hộp số đã hư hại nghiêm trọng đến mức không thể phục hồi riêng lẻ.

Giải pháp duy nhất trong trường hợp này là thay toàn bộ cụm hộp số mới hoặc sử dụng hộp số đã được phục hồi theo chuẩn remanufactured. Đây là phương án nhanh, an toàn và thường được các garage lớn lựa chọn khi muốn đảm bảo xe hoạt động ổn định lâu dài.

Về chi phí, bạn có thể tham khảo mức giá như sau:

• Với các dòng xe phổ thông, nếu sử dụng hộp số phục hồi, tổng chi phí thường nằm trong khoảng 25 – 35 triệu đồng.
• Đối với các dòng xe sang như Mercedes, BMW hoặc Audi, việc thay hộp số nguyên bản từ hãng có thể lên tới 40 triệu đồng trở lên.
• Một lựa chọn kinh tế hơn là sử dụng hộp số tái chế từ Nhật hoặc Mỹ, nhưng cần đảm bảo đơn vị cung cấp có bảo hành dài hạn và kỹ thuật lắp đặt chuyên sâu.

Trong mọi trường hợp, lời khuyên quan trọng nhất là chỉ nên sửa tại những garage uy tín, vì hộp số là một trong những cụm kỹ thuật phức tạp và đắt giá nhất trên xe.

5. Tổng kết

Cụm truyền động hành tinh là một phần không thể thiếu trong cấu trúc hộp số tự động. Nhờ sự kết hợp giữa các bánh răng quay quanh nhau, bộ truyền này cho phép xe thay đổi tỷ số truyền một cách linh hoạt mà không cần thao tác cơ học phức tạp. Cũng chính vì tính phức tạp đó, khi hệ thống này gặp vấn đề, xe sẽ nhanh chóng bộc lộ các dấu hiệu như rung giật, trượt số, không bắt số hoặc mất hoàn toàn lực truyền động.

Nếu bạn nghi ngờ hộp số của xe đang gặp trục trặc hoặc đã phát hiện các dấu hiệu nêu trên, việc đưa xe đến kiểm tra tại garage uy tín là điều cần thiết. Tại VATS, chúng tôi chuyên sửa chữa các loại hộp số tự động – từ xe phổ thông đến các dòng cao cấp như BMW, Mercedes, Audi… với thiết bị chẩn đoán hiện đại và đội ngũ kỹ thuật viên trên 20 năm kinh nghiệm.

Không chỉ dừng lại ở sửa chữa hộp số, VATS còn cung cấp đầy đủ các dịch vụ liên quan đến động cơ, điện – điện tử, điều hòa và khung gầm. Với quy trình rõ ràng, thiết bị chuyên dụng và sự tận tâm trong từng chi tiết, chúng tôi cam kết mang đến cho khách hàng sự an tâm và chất lượng vượt mong đợi trong từng lần sử dụng dịch vụ.
