Cảm biến tốc độ hộp số là bộ phận giúp xe biết chính xác tốc độ quay của hộp số để sang số đúng lúc. Nếu cảm biến này bị lỗi, xe có thể bị giật, không sang được số, báo đèn lỗi hoặc chạy chậm bất thường.
Trong bài viết này, VATS – Garage chuyên ô tô sẽ giúp Bạn biết rõ cảm biến tốc độ là gì, hoạt động ra sao, dấu hiệu hư hỏng và chi phí thay thế – từ đó dễ dàng nhận biết vấn đề và đưa ra quyết định sửa chữa đúng lúc.
1. Cảm biến tốc độ hộp số là gì?
Cảm biến tốc độ hộp số là một trong những cảm biến trong hộp số đóng vai trò cực kỳ quan trọng trong hệ thống truyền động. Thiết bị này được gắn trực tiếp trên thân hộp số, có nhiệm vụ ghi nhận vận tốc quay của trục hộp số trong quá trình xe vận hành. Dựa trên vị trí đo, cảm biến được chia thành hai loại chính:
- Input Speed Sensor (hay còn gọi là cảm biến trục đầu vào)
- Output Speed Sensor (cảm biến trục đầu ra)

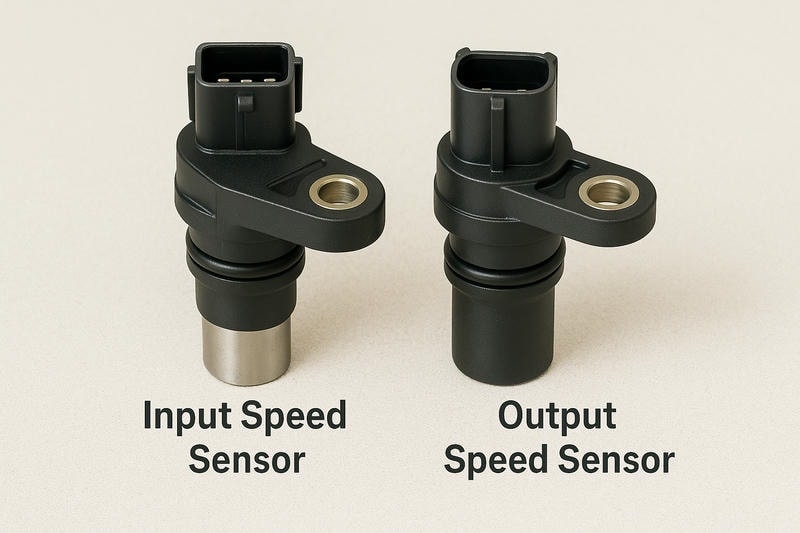

Cảm biến tốc độ hộp số
Tín hiệu thu được từ hai cảm biến tốc độ được truyền về bộ điều khiển hộp số TCM (Transmission Control Module) hoặc bộ điều khiển động cơ ECM, giúp hệ thống hiểu được tình trạng thực tế của xe tại từng thời điểm.
Dựa trên dữ liệu này, TCM sẽ tính toán thời điểm sang số, điều chỉnh áp suất thủy lực và kiểm soát các thao tác truyền lực. Nói cách khác, nếu không có cảm biến tốc độ, toàn bộ quá trình vận hành hộp số tự động sẽ mất đi sự chính xác và ổn định vốn có.
Tiếp nhận tín hiệu từ cảm biến là bước đầu tiên trong chuỗi xử lý điều khiển hộp số. Nguyên lý hoạt động cụ thể của cảm biến tốc độ hộp số như sau:
- Thiết bị ghi nhận vận tốc bằng cách đo số vòng quay mỗi giây của trục đầu vào hoặc đầu ra.
- Tín hiệu điện phát sinh được truyền trực tiếp về TCM – nơi phân tích dữ liệu để xác định vận tốc thực tế của hộp số.
- Dựa trên thông tin tốc độ này, hệ thống sẽ điều chỉnh thời điểm chuyển số, áp suất dầu và phản hồi lực kéo phù hợp với điều kiện vận hành.
Vị trí lắp cảm biến tốc độ hộp số sẽ khác nhau tùy theo dòng xe. Nhiều xe phổ thông có cảm biến đặt bên ngoài, gần trục truyền động, nên dễ tháo lắp khi cần thay. Nhưng ở một số xe đời mới, cảm biến lại nằm sâu bên trong hộp số, phải tháo dầu và nhiều bộ phận khác mới tiếp cận được. Riêng với các dòng xe sang như BMW hay Mercedes, cảm biến thường nằm gần valve body – vị trí khó thao tác, đòi hỏi kỹ thuật viên có kinh nghiệm mới xử lý an toàn.

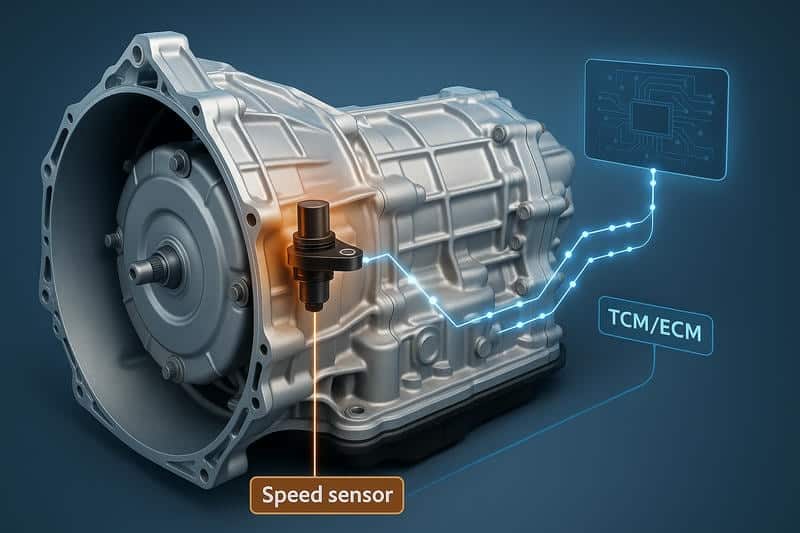

Vị trí cảm biến tốc độ
2. Các loại cảm biến tốc độ hộp số

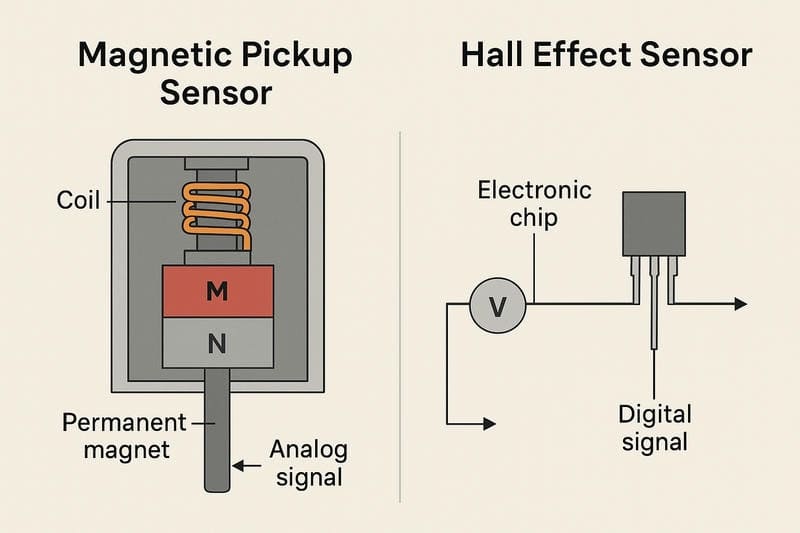

Cảm biến từ và cảm biến hall
2.1 Cảm biến từ trường (Magnetic Pickup Sensor)
Cảm biến từ trường là loại cảm biến tốc độ phổ biến ở các dòng xe đời cũ hoặc xe phổ thông. Thiết bị này có cấu tạo gồm một cuộn dây đồng quấn quanh lõi sắt và một nam châm vĩnh cửu đặt bên trong. Toàn bộ phần cảm biến được bao bọc bởi lớp vỏ bảo vệ làm từ kim loại hoặc nhựa chịu nhiệt.
Khi trục hộp số quay, các bánh răng hoặc bánh xung đi ngang qua đầu cảm biến sẽ làm thay đổi từ trường tại lõi. Sự biến thiên này tạo ra dòng điện xoay chiều (AC) bên trong cuộn dây – một hiện tượng được giải thích bởi nguyên lý cảm ứng điện từ Faraday. Tín hiệu điện này sẽ thay đổi theo tốc độ quay, và được gửi đến bộ điều khiển TCM để tính toán chính xác vận tốc thực tế của trục hộp số.
Loại cảm biến này hoạt động hoàn toàn tự nhiên mà không cần nguồn điện cấp thêm. Tuy nhiên, tín hiệu đầu ra là dạng analog – cụ thể là sóng sin – nên độ chính xác ở tốc độ thấp có thể bị ảnh hưởng. Dù vậy, cảm biến từ vẫn được đánh giá cao về độ bền và chi phí thay thế hợp lý, phù hợp với nhiều xe phổ thông hiện nay.
2.2. Cảm biến Hall (Hall Effect Sensor)
Hall sensor
Cảm biến Hall là loại cảm biến tốc độ hiện đại, thường được sử dụng trên các dòng xe đời mới hoặc xe cao cấp sử dụng hộp số tự động (AT) hoặc hộp số vô cấp (CVT). Thiết bị này hoạt động dựa trên nguyên lý hiệu ứng Hall – một hiện tượng vật lý giúp đo sự thay đổi của từ trường khi vật thể chuyển động đi qua.
Về cấu tạo, cảm biến Hall bao gồm một mạch tích hợp chuyên dụng, được cấp nguồn điện ổn định (thường là 5V hoặc 12V). Bên trong còn có bộ tạo xung và mạch khuếch đại tín hiệu. Toàn bộ cảm biến được bảo vệ bởi lớp vỏ có khả năng chống ẩm và chịu nhiệt, đảm bảo làm việc ổn định trong môi trường khắc nghiệt.
Khi bánh răng hoặc rotor có rãnh từ quay trước mặt cảm biến, sự thay đổi từ trường sẽ tạo ra một hiệu điện thế Hall. Mạch điện bên trong cảm biến sẽ xử lý tín hiệu này và chuyển đổi thành chuỗi xung vuông kỹ thuật số (digital square wave). Mỗi xung tương ứng với một vòng quay, giúp bộ điều khiển TCM tính toán chính xác số vòng quay trong một khoảng thời gian, từ đó xác định tốc độ thực tế của hộp số.
So với cảm biến từ, cảm biến Hall có nhiều ưu điểm vượt trội. Tín hiệu đầu ra ổn định hơn, ít bị nhiễu điện từ và đặc biệt hoạt động chính xác ngay cả ở tốc độ thấp. Chính vì vậy, loại cảm biến này ngày càng được các hãng xe cao cấp ưa chuộng.
3. Dấu hiệu hư hỏng cảm biến tốc độ hộp số
Khi cảm biến tốc độ gặp trục trặc, tín hiệu truyền về TCM hoặc ECU có thể bị sai lệch hoặc mất hoàn toàn. Lúc này, hệ thống điều khiển không còn nắm được tốc độ thực tế của trục hộp số, khiến xe xuất hiện nhiều triệu chứng bất thường trong quá trình vận hành.
3.1. Sang số không chính xác hoặc không sang số
Hộp số tự động dựa vào tín hiệu từ cảm biến để quyết định thời điểm chuyển số. Khi cảm biến lỗi, xe có thể chuyển số chậm, trễ hoặc không chuyển được số nào. Trong nhiều trường hợp, xe bị kẹt ở một cấp số cố định, không lên hoặc xuống được số tiếp theo.
3.2. Giật khi vào số – đặc biệt ở số thấp
Tín hiệu sai khiến ECU điều chỉnh sai mô-men hoặc áp suất dầu thủy lực. Điều này dễ gây hiện tượng xe bị giật mạnh khi vào số D hoặc R. Một số xe còn bị lắc đầu nhẹ khi bắt đầu tăng tốc.
3.3. Đèn báo lỗi sáng (Check Engine / Check Transmission)
Cảm biến bị lỗi sẽ được hệ thống ghi nhận và báo đèn cảnh báo trên taplo. Đèn “Check Engine” thường sáng kèm theo mã lỗi liên quan đến hộp số. Riêng các dòng xe cao cấp sẽ xuất hiện cảnh báo riêng như “Check Transmission” hoặc biểu tượng hộp số.
3.4. Đồng hồ tốc độ (Speedometer) không hoạt động
Ở một số dòng xe, tín hiệu từ cảm biến tốc độ không chỉ dùng cho hộp số mà còn truyền đến đồng hồ km/h trên taplo. Khi cảm biến này bị lỗi, đồng hồ sẽ đứng yên, không hiển thị vận tốc dù xe đang di chuyển. Trên các xe đời cũ, lỗi này còn có thể ảnh hưởng đến tính toán quãng đường, chức năng cruise control hoặc cả hệ thống ABS.
3.5. Xe chuyển sang chế độ Limp Mode
Nhiều xe hiện đại được trang bị chế độ an toàn “Limp Mode” để bảo vệ hộp số khi phát hiện lỗi nghiêm trọng. Khi cảm biến tốc độ gặp sự cố, xe sẽ chỉ hoạt động ở một cấp số cố định như số 2 hoặc số 3. Đồng thời, hệ thống giới hạn tốc độ và vòng tua động cơ nhằm giúp xe di chuyển an toàn về garage mà không làm hỏng thêm các bộ phận khác.
4. Cách kiểm tra cảm biến tốc độ
Khi xe gặp các dấu hiệu bất thường liên quan đến hộp số, việc kiểm tra cảm biến tốc độ là bước cần thiết để xác định nguyên nhân. Có thể thực hiện theo hai phương pháp phổ biến: dùng máy chẩn đoán chuyên dụng hoặc đo trực tiếp bằng đồng hồ điện.
4.1 Kiểm tra bằng máy chẩn đoán chuyên dụng

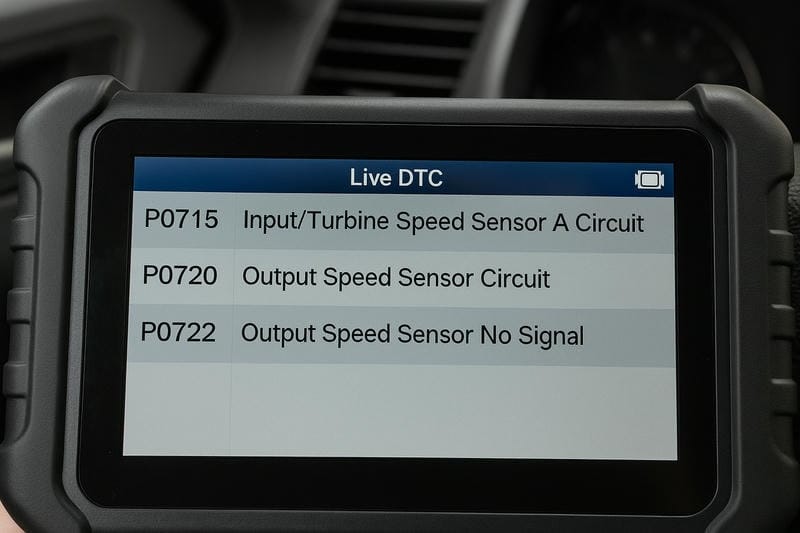

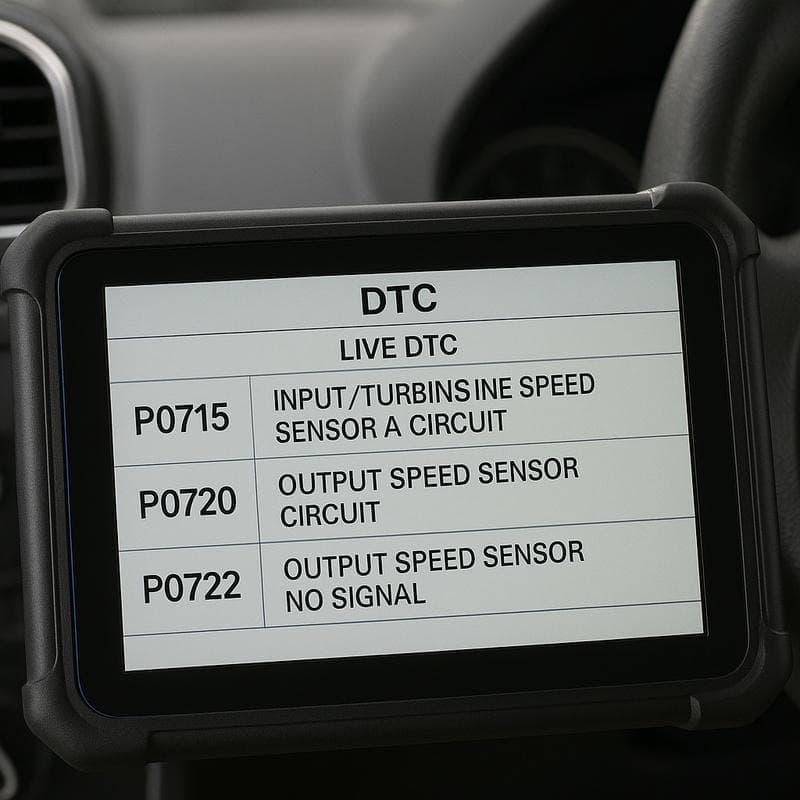

mã lỗi cảm biến hộp số tốc độ hộp số
Kỹ thuật viên chỉ cần cắm máy vào cổng OBD2 và chọn mục điều khiển hộp số (TCM) – các thiết bị như G-scan, Autel hay Launch đều hỗ trợ thao tác này. Sau đó, hệ thống sẽ hiển thị mã lỗi liên quan như P0715, P0720, P0722, P0721,…
Ngoài việc đọc lỗi, kỹ thuật viên còn có thể vào mục “Data Live” để theo dõi dữ liệu thời gian thực. Nếu một trong hai giá trị như “Input shaft speed” hoặc “Output shaft speed” bị mất tín hiệu, dao động bất thường hoặc bằng 0, đó là dấu hiệu cảm biến đang gặp trục trặc.
4.2. Kiểm tra bằng đồng hồ đo điện (multimeter)
Khi không có máy chẩn đoán, có thể kiểm tra cảm biến bằng đồng hồ VOM. Trước tiên, hãy ngắt giắc cắm cảm biến rồi chọn chế độ đo phù hợp: điện áp AC với cảm biến từ, hoặc điện áp DC/xung với cảm biến Hall.
Sau đó, quay bánh răng trục bằng tay và quan sát tín hiệu hiển thị trên đồng hồ:
- Với cảm biến từ, điện áp dạng sóng sin sẽ xuất hiện và tăng theo tốc độ quay.
- Với cảm biến Hall, tín hiệu là xung vuông – có thể kiểm tra sự thay đổi khi có chuyển động.
Nếu không thấy bất kỳ tín hiệu nào, rất có thể cảm biến đã hỏng hoặc mạch điện đã bị đứt kết nối.
4.3. Kiểm tra vật lý cảm biến và dây dẫn
Ngoài kiểm tra bằng thiết bị điện tử, việc đánh giá tình trạng vật lý của cảm biến cũng rất quan trọng. Trước hết, cần kiểm tra phần giắc cắm xem có bị lỏng, oxy hóa hay cháy chân tiếp xúc. Trong nhiều trường hợp, hơi ẩm hoặc nước lọt vào giắc cũng có thể gây sai tín hiệu.
Tiếp theo là dây dẫn kết nối từ cảm biến đến bộ điều khiển. Những hư hỏng như đứt ngầm, chuột cắn hoặc chạm chập có thể khiến tín hiệu không truyền được về TCM. Việc kiểm tra bằng mắt và thiết bị đo điện trở sẽ giúp xác định chính xác lỗi.
Cuối cùng, hãy kiểm tra thân cảm biến xem có bị nứt, móp méo hoặc bám đầy dầu nhớt – những yếu tố này có thể ảnh hưởng đến khả năng đọc tín hiệu. Đồng thời, cần đảm bảo khoảng cách giữa đầu cảm biến và bánh răng từ không bị lệch quá chuẩn (thường là từ 0.5 đến 1.0 mm). Nếu khoảng cách không đúng, cảm biến có thể không phát hiện được chuyển động, dẫn đến mất tín hiệu.
5. Chi phí thay cảm biến tốc độ hộp số
Chi phí thay cảm biến tốc độ hộp số có sự khác nhau rõ rệt tùy theo dòng xe và cấu tạo hộp số. Một số xe có thiết kế cảm biến rời, dễ tiếp cận, trong khi số khác lại tích hợp sâu bên trong, khiến chi phí thay thế cao hơn đáng kể.
5.1. Xe phổ thông (Toyota, Mazda, Hyundai, Kia…)
Với các dòng xe phổ thông, cảm biến thường được thiết kế độc lập và đặt bên ngoài hộp số, nên quá trình thay thế khá đơn giản. Chi phí thay dao động từ 1 – 3 triệu đồng tùy theo đời xe và loại cảm biến. Ngoài ra, việc có sẵn phụ tùng aftermarket giúp người dùng dễ dàng lựa chọn giải pháp tiết kiệm chi phí hơn so với phụ tùng chính hãng.
5.2. Xe cao cấp, xe châu Âu (BMW, Mercedes-Benz, Audi, Volkswagen…)
Trên các dòng xe sang, cảm biến tốc độ thường nằm sâu trong cụm hộp số và có thể tích hợp vào bộ điều khiển valve body (mechatronic). Khi cần thay, kỹ thuật viên phải tháo pan, xả dầu hộp số hoặc thậm chí hạ toàn bộ valve body. Vì vậy, chi phí thay thế có thể lên đến 5 – 15 triệu đồng, tùy vào dòng xe và độ phức tạp trong cấu tạo.
5.3. Xe có hộp số CVT (Honda, Nissan, Lexus…)
Ở các dòng xe dùng hộp số CVT, cảm biến có thể được tích hợp sẵn trong dây điện bên trong hộp số. Điều này đòi hỏi kỹ thuật viên có kinh nghiệm để xử lý đúng kỹ thuật, tránh ảnh hưởng đến băng truyền đai. Chi phí thay thế với loại xe này thường rơi vào khoảng 3 – 7 triệu đồng, tùy thuộc vào loại cảm biến và mức độ can thiệp khi tháo lắp.
6. Lưu ý khi thay thế cảm biến
Khi thay cảm biến tốc độ hộp số, việc sử dụng đúng mã linh kiện là yếu tố quan trọng hàng đầu. Chủ xe nên chọn cảm biến theo đúng mã OEM hoặc đúng khuyến nghị từ hãng xe. Nếu dùng hàng rẻ, không rõ nguồn gốc, có thể dẫn đến lỗi tái phát, tín hiệu sai lệch hoặc thậm chí xung đột với hệ thống điều khiển TCM.
Sau khi thay cảm biến, cần thực hiện bước reset hộp số hoặc lập trình lại TCM để hệ thống nhận diện và hoạt động chính xác với linh kiện mới. Đây là bước bắt buộc với nhiều dòng xe đời mới, đặc biệt là các xe châu Âu có cấu trúc điện tử phức tạp.
Ngoài ra, trước khi quyết định thay cảm biến, kỹ thuật viên cần kiểm tra kỹ toàn bộ nguyên nhân gây lỗi. Nếu chỉ thay cảm biến mà không xử lý các yếu tố liên quan như bánh răng truyền tín hiệu bị mòn, dây điện bị chập hoặc cảm biến lắp sai vị trí, thì lỗi vẫn có thể tái diễn trong thời gian ngắn.
7. Tổng kết
Cảm biến tốc độ hộp số là thiết bị giúp hộp điều khiển biết được tốc độ quay của trục hộp số, từ đó quyết định chính xác thời điểm sang số và điều chỉnh hoạt động truyền động phù hợp. Khi cảm biến này hư hỏng, xe có thể bị giật, trễ số hoặc chuyển sang chế độ an toàn. Việc hiểu rõ nguyên lý hoạt động và dấu hiệu lỗi sẽ giúp chủ xe xử lý kịp thời, tránh phát sinh hư hỏng nặng hơn.
